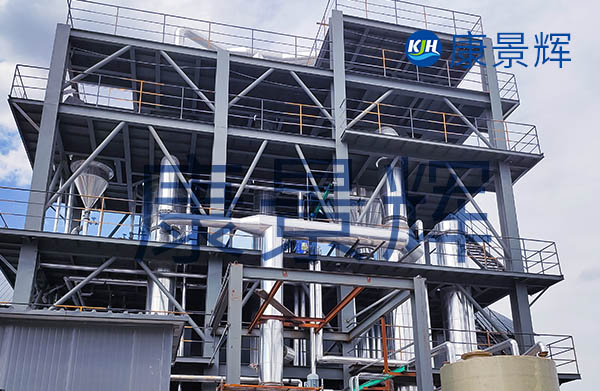

以下是關于年產10萬噸硫酸鋁蒸發結晶系統的詳細設計與工藝說明：

一、年產10萬噸的硫酸鋁蒸發結晶系統工藝流程

1.預處理：

將硫酸鋁原料進行預處理，去除雜質，如未反應的礦渣、膠體等。

調節溶液pH至2~3，避免水解生成氫氧化鋁沉淀。

若含有鐵離子等雜質，可通過離子交換或沉淀法去除。

2.蒸發濃縮：

設備選擇：采用三效強制循環蒸發器，具有傳熱系數高、蒸發強度大、便于操作、能耗合理的特點。

工藝流程：稀溶液先進入三效蒸發器，依次經過二效、一效蒸發器，濃縮液從一效出料。

操作條件：蒸發溫度控制在80~100℃，避免硫酸鋁分解。終點濃度控制溶液密度至1.3~1.4g/cm3。

3.結晶：

將濃縮后的熱溶液轉移至結晶器，緩慢降溫至30~50℃，誘導晶體析出。

可加入少量硫酸鋁晶種，控制晶粒大小和均勻性。

采用溫和攪拌（轉速20~50rpm），促進傳質，避免晶粒破碎。

4.固液分離：

采用臥式螺旋離心機或刮刀離心機分離晶體與母液。

用少量純水或稀硫酸鋁溶液洗滌晶體，去除表面殘留母液。

5.干燥：

采用流化床干燥機、旋轉閃蒸干燥機或帶式干燥機。

干燥溫度控制在80~100℃，避免晶體脫水過度。

6.母液處理：

部分母液返回蒸發系統循環利用，減少原料浪費。

剩余母液需中和處理后排放。

二、年產10萬噸的硫酸鋁蒸發結晶系統設備選型

1.蒸發器：優先選擇三效強制循環蒸發器或多效蒸發器，也可考慮MVR蒸發器以降低蒸汽消耗。

2.結晶器：奧斯陸結晶器或DTB結晶器，適合連續生產。

3.離心機：臥式螺旋離心機或平板離心機。

4.干燥機：流化床干燥機或旋轉閃蒸干燥機。

5.材質與防腐

由于硫酸鋁溶液呈酸性，設備需采用316L不銹鋼、鈦材或襯塑材質。

采用負壓低溫蒸發，操作溫度在120℃以下，可有效減輕料液對設備的腐蝕。

6.能耗與運行成本

三效蒸發結晶技術運行費用較低，以每小時處理20噸原料液為例，需蒸發水分10噸，可得到10噸產品。

MVR蒸發器雖然投資較高，但長期運行能耗更低，適合大規模生產。

7.環保要求

廢氣：蒸發冷凝水需處理，可能含微量酸性氣體。

廢渣：干燥尾氣需除塵，母液處理產生的污泥需合規處置。

通過以上工藝設計和設備選型，可以實現年產10萬噸硫酸鋁的高效蒸發結晶生產，同時滿足環保和經濟的要求。
