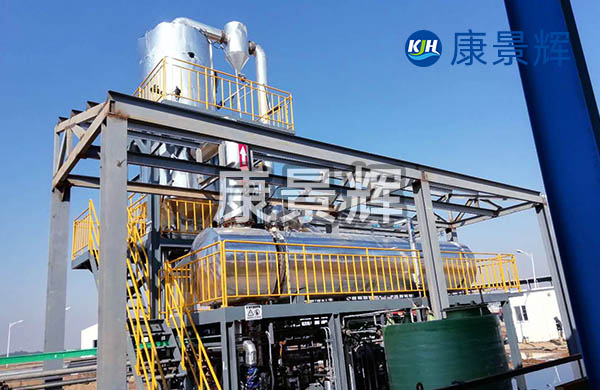

一、硝酸鈉MVR蒸發結晶系統工藝技術路線

1.1 蒸發濃縮工段

針對不同進料濃度（5%-15%范圍），本系統采用分級處理方案：

（1）低濃度進料工況（≤8%）：配置雙效降膜蒸發器+單級蒸汽壓縮機組合系統，壓縮機采用離心式或羅茨式（根據蒸汽負荷選擇）。該方案通過兩級蒸發實現蒸汽熱能梯級利用，壓縮機僅需處理第二效二次蒸汽（約占總蒸發量的40%），顯著降低裝機功率。實測數據表明，系統比單級MVR節能22%-28%。

（2）中高濃度進料工況（＞8%）：采用單級強制循環蒸發器，配套高壓比蒸汽壓縮機。系統設置在線密度計連鎖控制，當溶液密度達到1.35-1.40g/cm3時自動轉入結晶工段。

1.2 結晶工段

采用OSLO真空閃蒸結晶技術，關鍵參數：

操作壓力：-85～-92kPa（絕壓15-25kPa）

結晶溫度：45-55℃（飽和溶液）

過飽和度控制：0.8-1.2g/100gH?O

晶體停留時間：≥90min

二、MVR蒸發結晶系統核心技術特征

2.1 能效優化設計

2.1.1采用熱泵系數（COP）達8-10的蒸汽再壓縮系統

2.1.2配置板式換熱器（傳熱系數≥3000W/(㎡·K)）或降膜管式換熱器（K值≥1200）

2.1.3系統熱效率＞95%，蒸發1t水耗電≤35kWh

2.2 結晶控制技術

2.2.1分級懸浮結晶床設計：上部澄清區（線速＜0.01m/s）、中部生長區（0.05-0.08m/s）、下部出料區

2.2.2采用粒度在線分析儀（FBRM技術）閉環控制晶核數量

2.2.3產品D50粒徑可控范圍：0.3-1.2mm，CV值＜25%

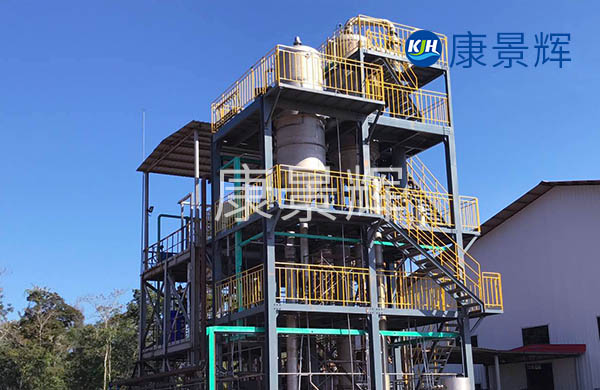

三、MVR蒸發結晶系統設備配置方案

3.1 標準配置（CMVR-5型）

蒸發器：316L不銹鋼/2205雙相鋼

壓縮機：單級離心式（流量2500m3/h，溫升18-22℃）

真空系統：液環真空泵（極限真空33mbar）

控制系統：西門子S7-1500 PLC+WinCC SCADA

3.2 選配方案

3.2.1母液回流除雜系統（針對Cl?＞500ppm工況）

3.2.2晶體離心干燥一體化單元

3.2.3尾氣深度冷凝回收裝置

四、MVR蒸發結晶系統工程實施要點

4.1 設計驗證要求

4.1.1必須進行物料衡算（特別是Na?/NO??平衡）

4.1.2需做小試確定結晶介穩區寬度

4.1.3腐蝕試驗（建議做72h浸泡試驗）

4.2 運行維護規范

4.2.1壓縮機軸承振動值監控（≤2.8mm/s）

4.2.2每月檢查換熱器結垢情況（ΔP增幅＜15%）

4.2.3季度性校準在線儀表（濃度計誤差±0.5%）

注：本方案需根據具體物料特性（如雜質含量、熱敏性等）進行個性化工程設計，建議進行中試驗證后再實施工業化裝置建設。
